Messungen

Der Laserstrahl des Fahrdrahtmessgerätes ermittelt die Lage der Fahrleitung in Bezug zur Gleismitte sowie von der Schienenoberkante aus. Somit messen Sie schnell und einfach:

Fahrdrahthöhe und -seitenlage (Zick-Zack)
Tragseilhöhe und -seitenlage
Abstand Gleismitte bis Mast
Brücken-, Tunnelhöhen, Höhe kreuzender Stromleitungen
Mit Zubehör: Gleisüberhöhung (Neigung)

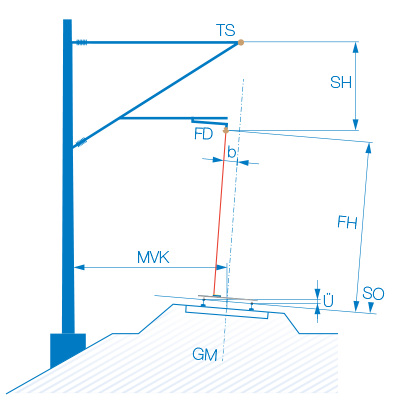

FD Fahrdraht

FH Fahrdrahthöhe

b Fahrdrahtseitenlage

TS Tragseil

SH Systemhöhe

MVK Mastvorderkante - Gleismitte

Ü Überhöhung

GM Gleismittelsenkrechte

SO Schienenoberkante
